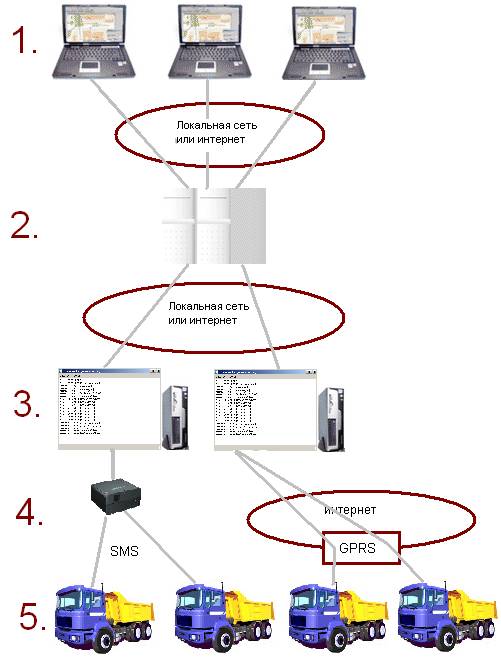

Принцип работы системы приведен на рисунке.
1. Клиентское место оператора
Это программа, которая устанавливается у пользователя на компьютере. С помощью неё пользователь может в реальном режиме времени смотреть за перемещением своих автомобилей, просматривать архив, выполнять команды, получать события и формировать отчёты.
2. Сервер мобильных объектов
Это отдельный компьютер со специальным программным обеспечением. Он обрабатывает и хранит информацию о перемещении мобильных объектов. Пользователи подключаются к серверу для получения информации. В состав серверного ПО также входит администраторский WEB интерфейс. С помощью этого интерфейса добавляются новые пользователи, группы и объекты.
Физически сервер может размещаться либо внутри локальной сети предприятия, либо быть доступным со всей сети Интернет.
3. Станция наблюдения
Это программа, которая получает данные непосредственно от мобильных объектов, обрабатывает их и отсылает на сервер мобильных объектов. Для работы программы необходим компьютер под управлением ОС Windows. Не обязательно выделять отдельный компьютер для работы станции наблюдения, но необходимо, чтобы этот компьютер работал постоянно, без выключения.
4. Каналы связи
В зависимости от типа устройства на мобильном объекте, к станции наблюдения может подключаться дополнительное оборудование. Чаще всего устройства на мобильном объекте используют GSM сети для связи.
Устройство на мобильном объекте входит в сеть Интернет, провайдером для него выступает оператор мобильной связи. Далее это устройство соединяется со станцией наблюдения, используя IP адрес, указанный у него в настройках. Передача данных может вестись через TCP либо UDP протокол. В таком режиме станции наблюдения не нужен GSM модем. Достаточно чтобы компьютер станции наблюдения был подключён к сети Интернет и имел статический IP адрес. Либо необходимо организовать проброс определённого порта с компьютера, имеющего статический IP адрес.
5. Мобильные объекты
На автомобили устанавливается специальное оборудование.
В любом подобном оборудовании есть GPS приёмник. Он служит для определения координат автомобиля по сигналам спутников. GPS приёмник не имеет передающей части, соответственно не требует какой-либо регистрации.
Условно можно поделить устройства на те, что имеют передатчик для связи с сервером и те, что его не имеют (логгеры). Логгеры накапливают информацию о перемещении автомобиля, по приезду в гараж эта информация сливается на сервер мобильных объектов. Большинство устройств, которые доступны в режиме реального времени, используют в качестве канала связи GSM сеть.
Функциональность устройств не ограничивается определением координат. Устройства имеют набор входов и выходов, которые можно использовать, например, для интеграции с сигнализацией автомобиля.
